ریبون دسته: راهنمای کامل کابل فلت در کنترلرهای بازی

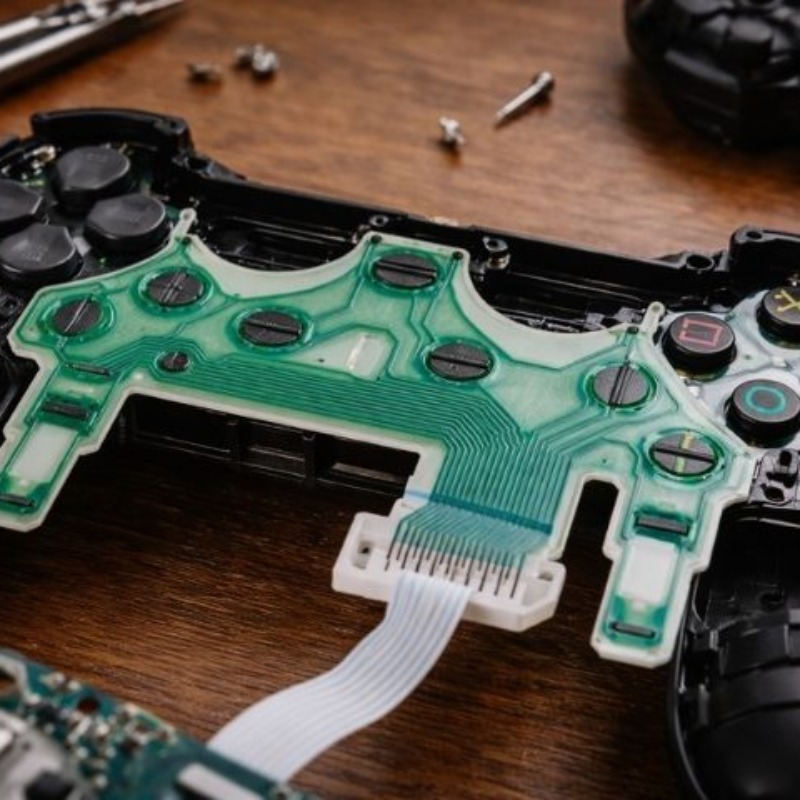

اگر تا حالا برای تعمیر آنالوگ، دکمه یا درفت استیک دسته‌ات را باز کرده باشی و وسط کار یک کابل باریک و نواری ببینی که با کشیدن اشتباه پاره شده، دقیقا همان لحظه می‌فهمی که ریبون دسته چقدر حیاتی است. در بعضی دسته‌ها ریبون به شکل یک فیلم نازک زیر دکمه‌هاست (مثل همین قطعه سبز شفاف) که همه دکمه‌ها روی آن سوار می‌شوند و با یک دم فلت به برد اصلی وصل می‌شود. این مقاله کمک می‌کند بفهمی این کابل چه کاری انجام می‌دهد، چطور خراب می‌شود، چطور باید با آن کار کنی و در چه شرایطی تعویض آن منطقی‌تر از عوض‌کردن کل کنترلر است.

کابل فلت در کنترلرها دقیقا چیست؟

کابلی که به آن فلت، فلکس یا نواری می‌گوییم، یک نوار بسیار نازک از چندین مسیر مسی موازی است که روی یک لایه پلاستیکی منعطف چاپ شده‌اند. این کابل‌ها به‌جای سیم‌های جدا جدا استفاده می‌شوند تا:

• حجم و ضخامت اتصال‌ها کم شود
• در فضای بسیار محدود داخل دسته، بین دو برد یا بین سنسورها و برد اصلی ارتباط برقرار شود
• بتوان قطعات متحرک مثل جوی‌استیک، دکمه‌های رو، تاچ‌پد یا ماژول‌های تریگر را با برد اصلی وصل کرد

در کنترلرهای مدرن (PS4، PS5، Xbox، دسته‌های VR و…) مسیرهای حیاتی مثل سیگنال دکمه‌ها، تاچ، سنسورهای خازنی انگشت، LEDها و حتی موتورهای لرزاننده از طریق همین کابل‌های فلت عبور می‌کنند؛ به همین دلیل، قطع یا آسیب آن‌ها می‌تواند بخش بزرگی از عملکرد دسته را مختل کند.

کابل نواری دسته بازی چه کار می‌کند؟

این‌که یک کابل فلت چه نقشی دارد، بستگی به طراحی کنترلر دارد؛ اما چند سناریوی رایج وجود دارد:

• در بعضی دسته‌ها، مجموعه دکمه‌های رو (مثل دکمه‌های جهت، مربع/مثلث/دایره/ضربدر یا A/B/X/Y) روی یک برد کوچک قرار گرفته و با یک فلت به برد اصلی متصل می‌شوند.
• در بعضی مدل‌ها، ماژول آنالوگ، سنسورهای لمس انگشت یا حتی چراغ‌های RGB روی یک برد مستقل است و سیگنال‌های آن از طریق یک فلت باریک به بُرد اصلی می‌رسد.
• در کنترلرهای حرفه‌ای‌تر، چند فلت مختلف وجود دارد که هرکدام مسئول بخشی مثل تریگرها، موتورهای لرزاننده، تاچ‌پد یا درگاه شارژ هستند.

در یک بحث فنی منتشر شده در سایت reddit.com مربوط به کنترلرهای واقعیت مجازی، کاربری که کابل نواری جوی‌استیک را شکسته بود، می‌پرسد:

آیا این قطعه مهم است یا نه. در پاسخ، یکی از کاربران باتجربه توضیح می‌دهد که این کابل، سیگنال‌های سنسورهای لمسی روی استیک را منتقل می‌کند و مثلا در بازی‌هایی مثل VRChat برای ژست‌های کنترل‌شده با انگشت‌ها استفاده می‌شود؛ یعنی اگر آن را حذف کنی، خود استیک شاید هنوز حرکت را گزارش کند، اما بخش «تشخیص حرکت انگشت» عملا از کار می‌افتد.

این مثال نشان می‌دهد که حتی کابل‌هایی که ظاهراً فقط یک نوار باریک پلاستیک به‌نظر می‌رسند، در پشت‌صحنه مسئول قابلیت‌های پیشرفته‌ کنترلر هستند.

ساختار فنی کابل فلت و کانکتورهای آن

برای این‌که بتوانی با خیال راحت دسته را باز و بسته کنی، باید کانکتورهای مخصوص این کابل‌ها را بشناسی. معمولا دو نوع اصلی می‌بینی:

1. کانکتور ZIF یا FFC با ضامن
   این نوع سوکت یک زبانه‌ی کوچک (اغلب مشکی یا قهوه‌ای) دارد که با بالا دادن آن، دهانه‌ی سوکت باز می‌شود و می‌توانی فلت را بدون فشار بیرون بیاوری. بعد از جا زدن دوباره‌ فلت، باید همین زبانه را پایین بدهی تا کابل قفل شود.
2. کانکتور اصطکاکی بدون ضامن واضح
   در بعضی کنترلرها، فلت فقط با فشار در سوکت جا می‌افتد و ضامن جداگانه‌ای دیده نمی‌شود؛ این نوع معمولاً کوتاه‌تر است و جا زدن و درآوردن آن به دقت بیشتری نیاز دارد.

در راهنمای تعمیر یکی از مدل‌های DualShock، یک تعمیرکار در سایت ifixit.com توضیح می‌دهد که:

بهترین راه تشخیص جهت صحیح جا زدن، جهت برچسب آبی و سمت پَدهای مسی است؛ در آن مدل خاص، قسمت آبی باید در همان سمتی قرار بگیرد که باتری است و پَدهای مسی رو به داخل سوکت باشند تا تماس درست برقرار شود. این قاعده به‌طور کلی برای اکثر کابل‌های فلت صدق می‌کند؛ یعنی باید مطمئن شوی سطحی که خطوط فلزی دارد دقیقا رو به تیغه‌های فلزی داخل سوکت است، نه برعکس.

علائم خرابی کابل فلت در دسته‌های بازی

خرابی کابل نواری همیشه با پاره‌شدن کامل نیست؛ گاهی یک شکستگی ریز در یک یا دو مسیر کافی است تا بخشی از دسته از کار بیفتد. چند علامت رایج:

• بعضی دکمه‌ها یا ترکیب‌های خاص اصلاً عمل نمی‌کنند، اما بقیه‌ کنترلر سالم است.
• یکی از آنالوگ‌ها همیشه به یک سمت منحرف است (درفت شدید) یا فقط در بخشی از مسیر حرکت پاسخ می‌دهد.
• تریگرها یا شانه‌ای‌ها (L1/L2/R1/R2) به‌صورت مقطعی کار می‌کنند؛ با تکان دادن دسته، وضعیت‌شان عوض می‌شود.
• در کنترلرهایی که تاچ‌پد یا LED دارند، تاچ‌پد یا چراغ‌ها کاملاً یا به‌صورت متناوب خاموش می‌شوند.

برای این‌که دید بهتری داشته باشی، جدول زیر مجموعه‌ای از نشانه‌ها و احتمال ارتباط آن‌ها با کابل فلت را خلاصه می‌کند:

این جدول جایگزین عیب‌یابی کامل نیست، اما کمک می‌کند قبل از سرزنش کردن «کل دسته»، کمی دقیق‌تر به سراغ سیم‌کشی داخلی بروی.

چطور بفهمیم مشکل واقعا از کابل است یا از قطعه‌ی دیگر؟

هنگام تعمیر، نباید فقط به ظاهر ماجرا تکیه کنی. چند تست ساده می‌تواند به تفکیک منبع مشکل کمک کند:

• اگر یک دکمه کار نمی‌کند، اما دکمه‌های کناری روی همان فلت سالم هستند، احتمال دارد خود سوییچ مکانیکی خراب شده باشد، نه کابل.
• اگر مجموعه‌ای از دکمه‌ها که همگی روی یک برد کوچک هستند هم‌زمان از کار افتاده‌اند، احتمال مشکل در فلت یا سوکت اصلی آن‌ها زیاد است.
• اگر با تکان دادن آرام فلت یا فشار ملایم روی کانکتور، علامت مشکل (مثلاً قطع و وصل شدن تریگر یا LED) تغییر می‌کند، تقریبا مطمئن باش ارتباط در همان مسیر مشکل دارد.

در کنترلرهای پیچیده‌تر، گاهی چند فلت مختلف برای بخش‌های جدا وجود دارد؛ در این حالت، می‌توانی با جابجا کردن ماژول‌ها، اندازه‌گیری تست پیوستگی (با مولتی‌متر در حالت بوق) یا نگاه کردن به نقشه‌ شماتیک (اگر در دسترس باشد) دقیق‌تر بفهمی خرابی کجاست.

اصول باز و بست کانکتورهای کابل فلت

بخش زیادی از خراب شدن این کابل‌ها به اشتباهات حین باز کردن دسته برمی‌گردد، نه به خود استفاده‌ی روزمره. چند اصل ساده اما حیاتی:

• همیشه قبل از کشیدن فلت، بگرد و ضامن سوکت را پیدا کن؛ معمولا یک قطعه‌ کوچک تیره‌رنگ است که باید با ناخن یا پنس کمی به بالا (یا بیرون) آورده شود.
• هرگز فلت را از وسط نکش؛ همیشه نزدیک کانکتور، با دو انگشت یا پنس پهن آن را به‌صورت مستقیم و بدون پیچاندن بیرون بیاور.
• هنگام جا زدن، مطمئن شو لبه‌ بریده‌شده‌ فلت کاملا هم‌راستا با دهانه‌ی سوکت است و کج یا تا شده وارد نمی‌شود؛ هر «چین» کوچک نزدیک سر، می‌تواند بعدا به قطع‌شدن مسیرها منجر شود.

در یک بحث تعمیرات، چند تکنسین تأکید می‌کنند که این کابل‌ها اصولا برای این طراحی شده‌اند که بدون لحیم‌کاری درآیند و دوباره جا بخورند؛ اگر واقعاً مسیرهای روی آن‌ها قطع شده باشد، تعمیر ریز و لحیم‌کاری با سیم نازک روی ردّهای شکسته، کاری فوق‌العاده ظریف و وقت‌گیر است و برای یک کنترلر معمولی به‌صرفه نیست، مگر در پروژه‌های خاص و حرفه‌ای.

ریبون دسته سالم، آسیب‌دیده یا کاملاً خراب؛ چطور تشخیص دهیم؟

برای بررسی وضعیت این قطعه، بهتر است زیر نور قوی و اگر داری، زیر ذره‌بین آن را ببینی:

• کابل سالم: سطح پلاستیک صاف است، هیچ‌گونه «چین عمیق» یا تغییر رنگ مشکوک دیده نمی‌شود، لبه‌ اتصال تمیز و رگ‌های مسی موازی و بدون بریدگی هستند.
• آسیب‌دیده: در نقطه‌ای که کابل خم شده، خط تیز یا سفیدشدگی می‌بینی؛ گاهی در همین نقطه یکی دو مسیر مو موضعی قطع شده‌اند. علائم الکتریکی معمولاً قطع‌شدن بخش محدودی از عملکرد کنترلر است.
• کاملاً خراب: کابل از وسط پاره شده، لبه‌ی آن سوخته یا بخشی از سر کابل کنده شده است؛ در این حالت عملاً باید قطعه را تعویض کرد.

دلیل اصلی خراب شدن این کابل‌ها، خم‌کردن بیش از حد در یک نقطه، گیرکردن میان دو نیمه‌ی قاب موقع بستن، فشار مستقیم پیچ یا استرس مداوم به‌خاطر طراحی تنگ است؛ هجده­باره باز و بسته‌کردن دسته بدون دقت، بعد از مدتی همان مسیری را که هر بار خم شده، ضعیف و در نهایت قطع می‌کند.

آیا همیشه تعمیر به‌صرفه است یا تعویض دسته منطقی‌تر است؟

از دید اقتصادی، همیشه باید قیمت کنترلر، هزینه و زمان تعمیر، و مهارت خودت را کنار هم ببینی:

• برای دسته‌های ارزان یا قدیمی، اگر کابل به‌سختی پیدا شود و دستمزد تعمیرکاری بالا باشد، شاید خرید یک دسته‌ی نو یا کارکرده‌ی سالم به‌صرفه‌تر از تعویض کابل باشد.
• برای کنترلرهای گران‌قیمت، خاص یا کمیاب (مثلا مدل‌های VR یا نسخه‌های خاص)، تعویض فلت با قطعه‌ یدکی استاندارد معمولا یک سرمایه‌گذاری منطقی است.
• تلاش برای ترمیم مسیرهای شکسته روی خود فلت، اگر ابزار حرفه‌ای، تجربه‌ میکرو لحیم‌کاری و صبر زیاد نداشته باشی، در اکثر موارد بیشتر از سود، ریسک و دردسر دارد.

در انجمن‌های تعمیر، بارها تکرار شده که «این کابل‌ها اگر واقعا ترک‌های ریز دارند، بهتر است عوض شوند تا این‌که بخواهی هر مسیر را با سیم نازک پل بزنی»، مخصوصا وقتی قطعات یدکی با قیمت پایین در بازار جهانی در دسترس است.

چند اشتباه رایج هنگام کار با کابل نواری کنترلر

در پایان، بد نیست خطاهای پر تکراری را که معمولا باعث آسیب می‌شوند مرور کنیم. این همان جایی است که با کمی دقت می‌توانی تعمیر را امن‌تر انجام دهی:

• کشیدن مستقیم فلت بدون آزاد کردن ضامن سوکت، که باعث لق شدن یا شکستن زبانه‌ی پلاستیکی و شل‌بودن همیشگی اتصال می‌شود.
• تا کردن تند و ۹۰ درجه‌ای کابل هنگام بستن قاب، به‌جای پیروی از مسیر خم ملایم اصلی.
• جا زدن کج در سوکت؛ یعنی بخشی از لبه‌ کابل بیرون می‌ماند و فقط چند مسیر تماس پیدا می‌کنند.
• فشار دادن کابل با پیچ، لبه‌ی قاب یا حتی ابزار فلزی تیز، که بعداً زیر فشار و گرما به قطع شدن مسیرهای داخلی منجر می‌شود.

این‌ها دقیقاً همان اشتباهاتی هستند که بعد از بستن دوباره‌ی دسته، خود را به شکل «کارنکردن ناگهانی یک دکمه» یا «در رفتن آنالوگ فقط به یک سمت» نشان می‌دهند.

در عمل، چطور ایمن‌تر تعمیر کنیم؟

وقتی نوبت باز کردن دسته می‌رسد، چند توصیه ساده می‌تواند ریسک آسیب به این قطعه را کم کند:

• قبل از هر چیز، عکس واضح از داخل دسته بگیر تا بعداً مسیر کابل‌ها و نحوه‌ خوابیدن آن‌ها را به‌خاطر بیاوری.
• از ابزار مناسب (پنس سر پهن، اسپاجر پلاستیکی، پیچ‌گوشتی دقیق) استفاده کن و از اجسام نوک‌تیز فلزی کمتر کمک بگیر.
• هنگام جا زدن نهایی قاب‌ها، حتماً نگاه کن که کابل‌ها در مسیر خودشان قرار گرفته‌اند و میان دو تکه پلاستیک یا زیر جای پیچ گیر نکرده‌اند.
• اگر بعد از بستن، بخشی از کنترلر کار نمی‌کند، اول به‌جای این‌که سریع دنبال تعویض قطعه بروی، دوباره سوکت‌ها و مسیر کابل‌ها را چک کن؛ خیلی وقت‌ها مشکل فقط یک اتصال نیمه‌کاره است.

در اغلب کنترلرهای مدرن، طراحی ریبون دسته طوری است که در کارکرد روزمره و استفاده‌ی عادی آسیب جدی نمی‌بیند؛ بیشتر آسیب‌ها در لحظه‌ی باز و بسته‌کردن دستگاه رخ می‌دهد، یا وقتی دستگاه ضربه‌ شدید خورده است.

جمع‌بندی

در نهایت، ریبون دسته چیزی فراتر از یک تکه‌ «تزئینی» داخل کنترلر است؛ مسیر اصلی ارتباط بین بردهای مختلف، دکمه‌ها، آنالوگ‌ها و سنسورهاست. با درک این‌که چه سیگنال‌هایی از آن عبور می‌کند، چه علائمی نشان‌دهنده‌ خرابی آن است و چطور باید کانکتورهایش را باز و بسته کرد، هم شانس موفقیت تعمیرت بالاتر می‌رود و هم احتمال این‌که وسط کار مجبور به تعویض کل دسته شوی کمتر می‌شود.

اگر هنگام باز کردن کنترلر حواست به ریبون دسته باشد، از کشیدن و تا زدن شدید آن خودداری کنی، ضامن سوکت‌ها را درست آزاد و قفل کنی و در صورت دیدن آسیب واضح به‌جای وصله‌پینه، سراغ تعویض کامل بروی، می‌توانی سال‌ها از همان کنترلر استفاده کنی؛ بدون این‌که هر بار با دیدن یک کابل نازک و ظاهراً بی‌اهمیت، نگران خراب شدن کل سیستم شوی.
