چگونه مسیر کابل را بدون کمبود قطعه اجرا کنیم؟ راهکارهای پوشش نیرو منور گستر
یکی از مشکلات رایج در اجرای تأسیسات برقی این است که طول مسیر به‌درستی محاسبه می‌شود، اما قطعات مربوط به تغییر جهت، اتصال یا انشعاب در لیست خرید قرار نمی‌گیرند. نتیجه این اتفاق معمولاً توقف بخشی از اجرا، سفارش مجدد یا ساخت قطعات غیراستاندارد در محل پروژه است.
برای جلوگیری از چنین شرایطی، مسیر کابل باید از همان مرحله طراحی به‌صورت یک سیستم کامل دیده شود. شاخه‌های مستقیم، زانوها، انشعابات، اختلاف ارتفاع‌ها و قطعات اتصال همگی بخشی از یک مسیر واحد هستند.
پوشش نیرو منور گستر با ارائه سینی کابل، نردبان کابل و قطعات تکمیلی مربوط به آن‌ها، امکان تأمین هماهنگ تجهیزات را برای پروژه‌های ساختمانی و صنعتی فراهم می‌کند.
مسیر سینی کابل را چگونه از روی نقشه بخوانیم؟
سینی کابل برای قرارگیری منظم کابل‌های برق، کنترل، شبکه و سایر سیستم‌های تأسیساتی مورد استفاده قرار می‌گیرد.
برای انتخاب آن، ابتدا باید تعداد و قطر کابل‌ها بررسی شود. عرض سینی باید به اندازه‌ای باشد که کابل‌ها بدون تراکم بیش از حد در مسیر قرار بگیرند و در عین حال مقداری فضای خالی برای توسعه آینده نیز باقی بماند.
ارتفاع دیواره و ضخامت نیز باید متناسب با وزن کابل و فاصله میان نقاط نگهدارنده انتخاب شوند.
اگر مسیر دارای چند شاخه باشد، بهتر است ابتدا خط اصلی مشخص شود و سپس تمام نقاطی که نیاز به تغییر جهت یا انشعاب دارند روی نقشه علامت‌گذاری شوند. همین نقاط تعیین می‌کنند که چه تعداد متعلقات برای تکمیل مسیر نیاز خواهد بود.
چه زمانی سینی کابل انتخاب بهتری از مسیرهای بسته است؟
یکی از مزایای سینی کابل، امکان دسترسی ساده‌تر به کابل‌هاست. اگر در آینده کابل جدیدی به شبکه اضافه شود یا نیاز به تعویض کابل وجود داشته باشد، مسیر قابل دسترس باقی می‌ماند.
این ویژگی در ساختمان‌های اداری، تجاری، مراکز داده، پارکینگ‌ها و بسیاری از پروژه‌های صنعتی اهمیت دارد.
در مقابل، بخش‌هایی که نیاز به حفاظت کامل‌تری دارند ممکن است به روش دیگری اجرا شوند. بنابراین انتخاب سینی باید بر اساس شرایط هر قسمت پروژه انجام شود، نه با یک الگوی یکسان برای کل ساختمان.
متعلقات سینی کابل در چه نقاطی استفاده می‌شوند؟
متعلقات سینی کابل برای تکمیل نقاطی استفاده می‌شوند که مسیر از حالت مستقیم خارج می‌شود.
اگر سینی در یک نقطه به سمت راست یا چپ تغییر جهت دهد، به زانویی افقی نیاز خواهد داشت. در تغییر ارتفاع، زانویی عمودی مورد استفاده قرار می‌گیرد و در محل‌هایی که یک مسیر به چند شاخه تقسیم می‌شود، سه‌راهی یا چهارراهی می‌تواند موردنیاز باشد.
در بخش‌هایی که عرض مسیر تغییر می‌کند نیز می‌توان از کاهنده استفاده کرد.
وجود این قطعات باعث می‌شود مسیر بدون برش‌های نامنظم و تغییر شکل دستی شاخه‌های اصلی اجرا شود.
چرا تعداد متعلقات سینی کابل باید قبل از سفارش مشخص شود؟
در پروژه‌های کوچک ممکن است تعداد زانوها محدود باشد، اما در پروژه‌های بزرگ و پیچیده، متعلقات می‌توانند بخش قابل توجهی از لیست خرید را تشکیل دهند.
اگر تنها متراژ سینی محاسبه شود، هزینه واقعی پروژه مشخص نخواهد شد. همچنین ممکن است در مرحله اجرا مشخص شود که تعداد زیادی قطعه تغییر مسیر سفارش داده نشده است.
بنابراین بهتر است پیش از استعلام، نقشه مسیر بررسی و تمام زانوها، سه‌راهی‌ها، چهارراهی‌ها و تغییرات عرض شمارش شوند.

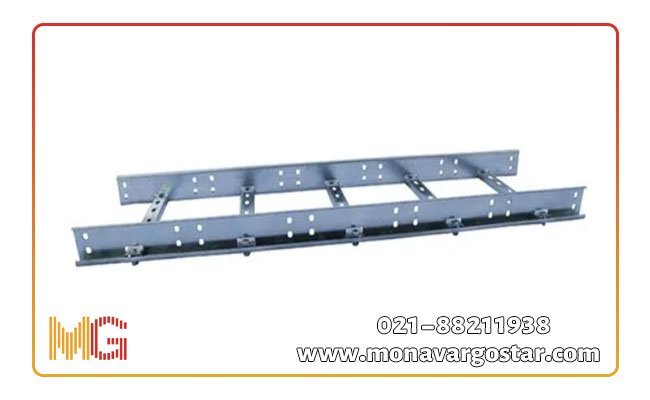

نردبان کابل برای چه نوع مسیری طراحی می‌شود؟
نردبان کابل به دلیل ساختار باز خود، در بسیاری از مسیرهای صنعتی و کابل‌های قدرت کاربرد دارد.
این محصول از دو ریل جانبی و پله‌های عرضی تشکیل شده است. فضای باز بین پله‌ها باعث گردش هوا در اطراف کابل‌ها می‌شود و در مسیرهایی که کابل حرارت بیشتری تولید می‌کند می‌تواند مزیت داشته باشد.
همچنین در مسیرهای عمودی می‌توان کابل‌ها را روی پله‌ها مهار کرد و از حرکت آن‌ها جلوگیری نمود.
عرض، ارتفاع جانبی، ضخامت و فاصله پله‌ها از مشخصات مهمی هستند که باید متناسب با شرایط پروژه انتخاب شوند.
در مسیرهای طولانی نردبان کابل به چه نکاتی نیاز دارد؟
هرچه طول مسیر بیشتر باشد، طراحی ساپورت و اتصال میان شاخه‌ها اهمیت بیشتری پیدا می‌کند.
باید بررسی شود که فاصله میان نقاط نگهدارنده چقدر است و چه مقدار وزن روی هر بخش قرار می‌گیرد. همچنین نقاط تغییر جهت و اختلاف ارتفاع باید از همان ابتدا مشخص شوند.
در محیط‌های صنعتی، مسیر ممکن است از کنار تجهیزات، کانال‌ها یا سازه‌های دیگر عبور کند. در چنین شرایطی تعداد تغییرات مسیر معمولاً بیشتر است و اهمیت استفاده از قطعات تکمیلی افزایش پیدا می‌کند.
متعلقات نردبان کابل چگونه مسیر صنعتی را کامل می‌کنند؟
متعلقات نردبان کابل برای اتصال شاخه‌ها و اجرای تغییر جهت‌های مختلف استفاده می‌شوند.
در یک مسیر صنعتی ممکن است نردبان از سطح افقی به مسیر عمودی برسد، سپس دوباره در ارتفاع دیگری ادامه پیدا کند. در نقطه‌ای دیگر نیز ممکن است مسیر به دو شاخه جداگانه تقسیم شود.
برای اجرای چنین مسیری استفاده از قطعات استاندارد باعث می‌شود اتصال بخش‌ها منظم‌تر انجام شود و نیاز به ساخت قطعات دستی در کارگاه کاهش پیدا کند.
تفاوت متعلقات سینی و نردبان در چیست؟
هدف هر دو گروه مشابه است: تکمیل مسیر در نقاطی که شاخه مستقیم کافی نیست. با این حال، ساختار خود سینی و نردبان متفاوت است و به همین دلیل قطعات مربوط به هر سیستم باید با همان محصول هماهنگ باشند.
متعلقات سینی باید از نظر عرض، ارتفاع و نحوه اتصال با شاخه اصلی همخوانی داشته باشند. در نردبان کابل نیز ابعاد جانبی، عرض و محل اتصال باید هماهنگ باشند.
استفاده از قطعات نامتناسب می‌تواند باعث ایجاد اختلاف در تراز یا سوراخ‌کاری شود و زمان نصب را افزایش دهد.
چرا سفارش یکپارچه اهمیت دارد؟
اگر شاخه اصلی از یک مجموعه و متعلقات از منبع دیگری تهیه شوند، احتمال اختلاف در ابعاد یا نحوه اتصال وجود دارد.
در مقابل، سفارش هماهنگ باعث می‌شود سینی یا نردبان و قطعات مربوط به آن‌ها بر اساس مشخصات یکسان انتخاب شوند.
این موضوع به‌خصوص در پروژه‌هایی که سرعت نصب اهمیت دارد مفید است؛ زیرا کاهش مغایرت میان قطعات می‌تواند میزان اصلاحات کارگاهی را کمتر کند.
چه اطلاعاتی برای یک سفارش دقیق لازم است؟
برای سینی کابل باید طول مسیر، عرض، ارتفاع، ضخامت و نوع پوشش مشخص شود. سپس تعداد تمام تغییر جهت‌ها و انشعابات در یک لیست جداگانه ثبت گردد.
در نردبان کابل نیز علاوه بر طول، عرض، ارتفاع جانبی، فاصله پله‌ها و ضخامت باید مشخص باشند.
پس از آن تعداد زانوها، قطعات اتصال، انشعابات و تغییرات ارتفاع محاسبه می‌شود.
اگر این اطلاعات در قالب یک BOM کامل ارائه شوند، فرآیند استعلام و تهیه تجهیزات بسیار دقیق‌تر خواهد بود.
مسیر کابل را به‌صورت یک مجموعه ببینید
سینی و نردبان کابل تنها زمانی می‌توانند یک مسیر کامل ایجاد کنند که نقاط اتصال و تغییر جهت نیز به‌درستی طراحی شده باشند. یک زانویی یا سه‌راهی ممکن است در ظاهر قطعه کوچکی باشد، اما نبود همان قطعه می‌تواند اجرای چندین متر مسیر را متوقف کند.
به همین دلیل بهتر است از مرحله طراحی، شاخه‌های اصلی و متعلقات هم‌زمان بررسی شوند و سفارش بر اساس کل سیستم انجام شود. پوشش نیرو منور گستر امکان تأمین سینی کابل، نردبان کابل و متعلقات مرتبط با آن‌ها را برای پروژه‌های مختلف فراهم کرده است؛ برای دریافت مشاوره یا استعلام نیز می‌توان مشخصات مسیر و لیست متریال را از طریق monavargostar.com ارسال کرد یا مستقیماً با شماره 88212947-021 در ارتباط بود.
